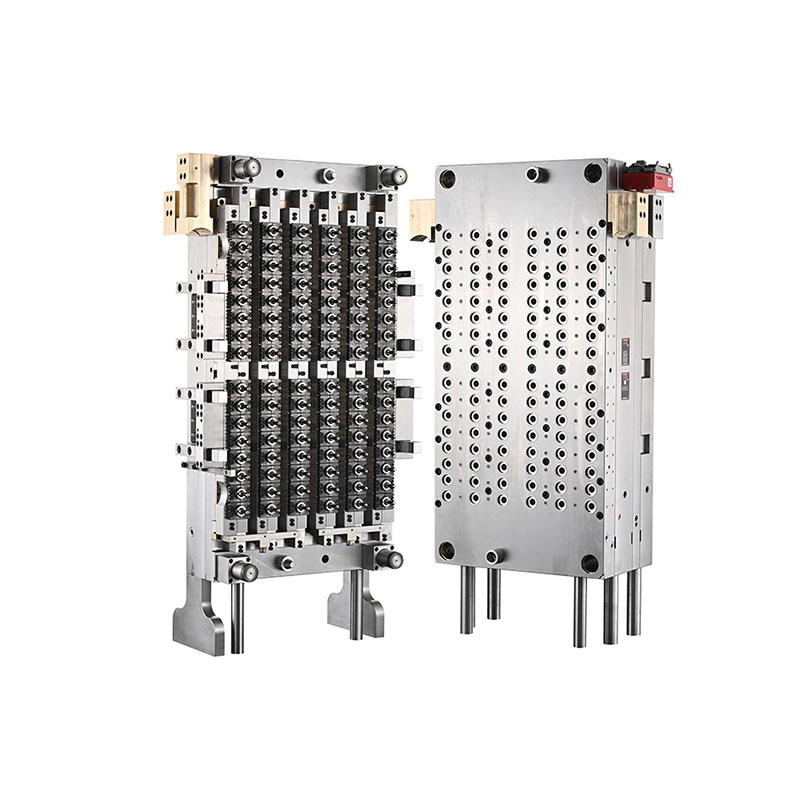

ديلونج، شركة مصنعة لقوالب الحقن مقرها الصين وتتمتع بخبرة تزيد عن 30 عامًا في الصناعة، توفر حلول الأدوات الدقيقة لإنتاج العبوات البلاستيكية بكميات كبيرة. ال96-تجويف 29 25 قالب تشكيل الحيوانات الأليفة مع بوابة صمام الإبرةتم تصميمه لتصنيع التشكيل PET المتطلب، ويجمع بين التصميم عالي التجويف ونظام التشغيل الساخن المتحكم فيه والتوافق مع معدات الإنتاج الآلية لدعم الإنتاج المتسق لتطبيقات التعبئة والتغليف للمشروبات والأطعمة والمواد الكيميائية اليومية.
يؤثر قالب التشكيل PET عالي الأداء بشكل مباشر على كفاءة الإنتاج، واتساق الأبعاد، واستخدام المواد، وجودة الزجاجة النهائية. يسمح التكوين ذو 96 تجويفًا للمصنعين بإنتاج قوالب مسبقة متعددة في كل دورة حقن، بينما يساعد نظام التشغيل الساخن لبوابة صمام الإبرة على التحكم في توصيل الذوبان عند البوابات الفردية. بالنسبة للمصنعين الذين يستخدمون ماكينات قولبة الحقن المتوافقة من Nestal والأتمتة الآلية ذات الخمس محطات، فإن تصميم القالب المناسب يمكن أن يدعم الإنتاج المستقر والقابل للتكرار. تشرح هذه المقالة مبادئ عمل القالب، واختيارات المواد الرئيسية، والمزايا الهندسية، ومعايير الاختيار، ومتطلبات الصيانة، والاعتبارات العملية لتقييم استثمار قالب التشكيل PET عالي التجويف.
إن قوالب التشكيل PET عبارة عن مكونات مصبوبة بالحقن يتم إعادة تسخينها لاحقًا وتشكيلها بالنفخ في زجاجات أو حاويات أخرى. تؤثر أبعادها وتوزيع المواد وهندسة الرقبة وحالة السطح على أداء العبوة النهائية.
يحتوي القالب ذو 96 تجويفًا على 96 موضعًا تجويفيًا فرديًا، مما يسمح لنظام قولبة الحقن الذي تم تكوينه بشكل صحيح بتشكيل ما يصل إلى 96 قالبًا مسبقًا في دورة قولبة كاملة واحدة. يعد هذا الترتيب مناسبًا بشكل خاص للمصنعين الذين يبحثون عن قدرة إنتاجية كبيرة دون الاعتماد على العديد من آلات التشكيل المنفصلة.
تحدد مواصفات الرقبة 29/25 التصميم المقصود للرقبة. يجب على المشترين التأكد من الملف الدقيق للخيط، وأبعاد الختم، وتوافق الإغلاق، والرسم ذي الصلة بإنهاء الرقبة قبل الطلب. تحدد هذه التفاصيل ما إذا كان النموذج النهائي سيناسب عملية الغطاء ونفخ الزجاجة المقصودة.
وفقاً لمعلومات منتج Daelong، فإن هذا القالب مصمم لآلات قولبة الحقن Nestal المجهزة بنظام روبوت بخمس محطات. يجب التأكد من التوافق الفعلي وفقًا لطراز آلة المشتري، وأبعاد اللوح، وسعة الحقن، وتكوين التشغيل الآلي.
في قوالب الحقن عالية التجويف، يمثل توزيع مادة PET المنصهرة بالتساوي عبر جميع التجاويف تحديًا هندسيًا كبيرًا. يمكن أن تؤدي الاختلافات في درجة حرارة الذوبان أو الضغط أو مقاومة التدفق أو أداء البوابة إلى اختلافات في وزن التشكيل والمظهر ودقة الأبعاد.
يستخدم نظام التشغيل الساخن لبوابة صمام الإبرة دبوس صمام متحرك للتحكم في فتح وإغلاق البوابة. تم تصميم النظام لإدارة دخول الذوبان إلى كل تجويف ويمكن أن يساعد في إنتاج مناطق بوابة أنظف وملء أكثر اتساقًا عند تصميمه وصيانته ومزامنته بشكل صحيح مع عملية الحقن.
تحدد شركة Daelong نظام التشغيل الساخن لبوابة الصمام من سلسلة PC-VG لهذا الطراز. تعتمد النتائج النهائية على التصميم العام للعداء الساخن، وحالة دبوس الصمام، والتحكم في درجة الحرارة، وإعدادات الحقن، وأداء التبريد، وإعداد راتينج PET. يجب على المشترين طلب تجربة القالب وتقييم العينة للتحقق من الأداء في ظل ظروف التشغيل الفعلية الخاصة بهم.
يعد اختيار المواد أمرًا ضروريًا لقالب التشكيل PET عالي التجويف لأن المكونات الفردية تواجه مجموعات مختلفة من الحرارة والضغط والاحتكاك والحركة الميكانيكية المتكررة. تساعد أدوات الفولاذ المناسبة ومواد العداء الساخن على دعم ثبات الأبعاد، ومقاومة التآكل، والتشغيل الموثوق به على المدى الطويل.
يلخص الجدول التالي المواد والمعلومات الهندسية التي نشرتها شركة Daelong لهذا القالب.
| عنصر | المواد المحددة | صلابة نشرت | الغرض الهندسي |
|---|---|---|---|
| التجويف والجوهر | ألمانيا 2316 الصلب | مجلس حقوق الإنسان 42-45؛ تصلب الدقة حتى HRC 50-54 | يشكل هندسة التشكيل ويدعم مقاومة التآكل |
| حلقة العنق | ألمانيا 2316 الصلب | لجنة حقوق الإنسان 45-50 | يشكل لمسة نهائية للرقبة وواجهة للإغلاق |
| دبوس صمام | اليابان SKD51 الصلب | لجنة حقوق الإنسان 58-60 | التحكم في فتح وإغلاق البوابة |
| فوهة عداء ساخن | نحاس البريليوم الأمريكي | لجنة حقوق الإنسان 37 | يدعم نقل الحرارة في مجموعة الفوهة |
| لوحة متعددة | الصلب H13 | لجنة حقوق الإنسان 35-38 | يدعم هيكل مشعب العداء الساخن |
| لوحة القاعدة | أداة الصلب P20 | مجلس حقوق الإنسان 27-32 | يوفر الدعم الهيكلي لتجميع القالب |
ملاحظة: تتبع قيم الصلابة المذكورة أعلاه المواصفات المنشورة على صفحة المنتج. يجب على المشترين تأكيد شهادات المواد النهائية، وحالة المعالجة الحرارية، ومواصفات المكونات، وسجلات الفحص في الوثائق الفنية المعتمدة.
أبلغت شركة Daelong أيضًا عن تفاوتات تصنيع تصل إلى 0.003-0.005 مم، وقابلية تبادل المكونات بنسبة تصل إلى 90%، وتركيز سمك الجدار التشكيلي بمقدار ±0.0075 مم عند L = 100 مم. هذه نقاط تقييم فنية مهمة؛ وينبغي الاتفاق على طرق القياس ومواقع التفتيش ومعايير القبول قبل قبول الإنتاج.
الميزة الأساسية للتكوين ذو 96 تجويفًا هي قدرته على تشكيل العديد من التشكيلات في كل دورة. عند إقرانه بآلة حقن ذات حجم مناسب، وتعبئة متوازنة، وتبريد فعال، ومعالجة آلية، يمكن أن يساعد هذا التخطيط الشركات المصنعة على زيادة الإنتاج مع الاستفادة بشكل أفضل من مساحة أرضية الإنتاج.
ومع ذلك، يعتمد العدد الفعلي للتشكيلات المقبولة التي يتم إنتاجها في الساعة على وقت الدورة، وتوافر الماكينة، واستقرار العملية، والصيانة المخططة، والنسبة المئوية للأجزاء المرفوضة. ولذلك يجب أن يستخدم تخطيط الإنتاج بيانات تجريبية تم التحقق منها بدلاً من عدد التجاويف وحده.
يعد وزن التشكيل المتسق وأبعاد الرقبة وسمك الجدار أمرًا ضروريًا لقولبة النفخ والتمدد. قد تؤدي الاختلافات بين التجاويف إلى توزيع غير متساوٍ للمواد، أو قوة الزجاجة غير المتناسقة، أو زيادة معدلات الرفض.
يمكن أن يساعد العداء الساخن المصمم جيدًا ومكونات القالب المصنعة بدقة والتبريد المتوازن في تقليل هذه الاختلافات. يعد أخذ العينات الروتينية وتحديد التجويف مفيدًا في اكتشاف المشكلات قبل أن تؤثر على مجموعة إنتاج كبيرة.
تحدد شركة Daelong هيكل التجويف القابل للتبديل كأحد المزايا الهندسية للقالب. يمكن للمكونات القابلة للاستبدال أن تبسط عملية الصيانة المستهدفة لأنه قد تتم صيانة القسم البالي أو التالف دون استبدال مجموعة القالب بأكملها.
يجب على المشترين التأكد من نطاق قابلية التبادل الفعلي، وتوافر قطع الغيار، وإجراءات الاستبدال، ومتطلبات التحقق من الأبعاد. تساعد هذه التفاصيل فرق الصيانة على تقدير وقت التوقف عن العمل وإعداد مخزون قطع الغيار المناسب.
يعتمد تصنيع التشكيل عالي السرعة على أكثر من مجرد أداء الحقن. يجب أن تعمل معدات التعامل مع الروبوت والتبريد والنقل والفحص ومعدات النفخ معًا. يساعد التوافق مع نظام التشغيل الآلي المقصود على تقليل المعالجة اليدوية ويدعم سير عمل إنتاج أكثر قابلية للتنبؤ به.
إن تشطيب الرقبة 29/25 وتصميم التجويف 96 يجعل هذا النوع من القوالب مناسبًا لعمليات التعبئة والتغليف التي تتطلب كميات كبيرة من قوالب PET. تعتمد ملاءمة الزجاجة النهائية على تصميم الرقبة، ووزن التشكيل، ودرجة الراتنج، وهندسة الزجاجة، وظروف التعبئة المقصودة.
ليست كل لمسة نهائية للرقبة 29/25 قابلة للتبديل مع كل غطاء زجاجة أو خط تعبئة. يجب على الشركات المصنعة التحقق من رسومات الإغلاق والميزات الواضحة للتلاعب ومتطلبات الختم ومعايير التغليف المعمول بها قبل الالتزام بتصميم القالب.
يتطلب اختيار القالب عالي التجويف مراجعة نظام الإنتاج الكامل بدلاً من مقارنة أرقام التجاويف أو أسعار الشراء وحدها. يجب أن يتطابق القالب المناسب تقنيًا مع الماكينة والراتنج وتصميم الزجاجة وهدف الإنتاج وموارد الصيانة المتوفرة في المصنع.
للحصول على تفاصيل إضافية عن المنتج، قم بمراجعة قالب التشكيل PET ذو 96 تجويفًا 29/25 رقبة من Daelong مع بوابة صمام الإبرة ونطاقها الأوسع من حلول قوالب التشكيل PET.
حتى القالب المصمم بدقة يتطلب صيانة منتظمة للحفاظ على الأداء المتسق. في نظام ذو 96 تجويفًا، يمكن لمشكلة صغيرة تؤثر على تجاويف متعددة أن تولد عددًا كبيرًا من الأجزاء المعيبة إذا ظلت غير مكتشفة.
يمكن للصيانة الوقائية أن تقلل من وقت التوقف غير المتوقع وتجعل عملية استبدال المكونات أكثر قابلية للتنبؤ بها. يجب أن تعتمد فترة الصيانة المناسبة على ظروف الإنتاج وجودة الراتينج وساعات التشغيل ونتائج الفحص وتوصيات الشركة المصنعة.
يحتوي قالب التشكيل PET ذو 96 تجويفًا على 96 تجاويف قولبة ويمكنه إنتاج ما يصل إلى 96 قالب تشكيل في كل دورة حقن كاملة عندما تعمل جميع التجاويف بشكل صحيح. يعتمد إنتاج الإنتاج الفعلي على وقت الدورة وأداء الماكينة ومعدلات قبول المنتج.
يحدد التعيين 29/25 التكوين المقصود للرقبة. يجب التأكد من الأبعاد الدقيقة وواجهة الإغلاق باستخدام الرسم الهندسي المعتمد لضمان التوافق مع تصميم الغطاء والزجاجة المحدد.
يتحكم نظام بوابة صمام الإبرة في دخول الذوبان من خلال مسامير الصمام المتحركة. ومن خلال إعدادات التصميم والعملية المناسبة، يمكنها تحسين اتساق البوابة، ودعم التعبئة التي يتم التحكم فيها، وتقليل بعض العيوب المرتبطة بالبوابة في قوالب الحقن كبيرة الحجم.
تحدد شركة Daelong التوافق مع ماكينات قولبة الحقن Nestal المجهزة بنظام روبوت من خمس محطات. يجب التأكد من نموذج الماكينة ومتطلبات الواجهة الدقيقة قبل الطلب، بما في ذلك قوة التثبيت، وسعة الحقن، وأبعاد اللوح، وتفاصيل التشغيل الآلي.
تشمل المواصفات المنشورة الفولاذ الألماني 2316 للتجويف والقلب وحلقة العنق؛ اليابان SKD51 الصلب لدبوس الصمام؛ نحاس البريليوم لفوهة العداء الساخن؛ فولاذ H13 للوحة المتشعبة؛ وأداة P20 من الفولاذ للوحة القاعدة. يجب تأكيد متطلبات المواد والصلابة النهائية في مواصفات الشراء.
يجب على الشركات المصنعة الحفاظ على درجات حرارة متوازنة للعداء الساخن، ومعلمات الحقن المناسبة، والتبريد الفعال، وأسطح القولبة النظيفة. يساعد أخذ العينات المنتظمة من تجويف تلو الآخر والصيانة الوقائية في تحديد الانحرافات قبل أن تتسبب في رفض واسع النطاق.
قم بتوفير الرسم النهائي للرقبة، ووزن وأبعاد التشكيل، وتطبيق الزجاجة المقصود، ونموذج آلة الحقن، وهدف الإنتاج، ومواصفات الراتنج، ومتطلبات الأتمتة، وجدول التسليم المفضل. تساعد هذه التفاصيل الشركة المصنعة على تقييم التوافق وإعداد عرض أكثر دقة.
يمكن أن يكون قالب التشكيل PET ذو 96 تجويفًا مع نظام بوابة صمام الإبرة استثمارًا قيمًا لمصنعي التغليف الذين يبحثون عن قدرة إنتاجية عالية وجودة تشكيل قابلة للتكرار والتوافق مع عمليات القولبة بالحقن الآلية. وتعتمد قيمتها على المدى الطويل على الهندسة الدقيقة والمواد المناسبة والتعبئة والتبريد المتوازنين والتكامل الموثوق للآلة والصيانة المنضبطة.
تجمع شركة Daelong خبرتها في تصنيع قوالب الحقن مع تصميم منتج مخصص لإنتاج التشكيل من مادة PET بكميات كبيرة. قبل اتخاذ قرار الشراء، يجب على الشركات المصنعة تقييم الرسومات الفنية، والتأكد من توافق الماكينة، ووضع معايير قبول واضحة لتجارب القوالب والتسليم النهائي.
